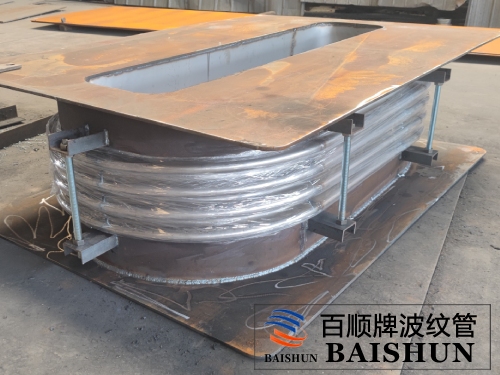

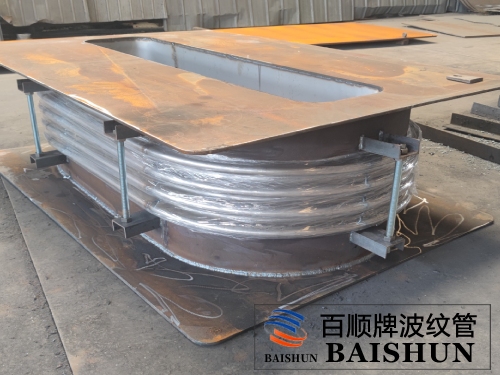

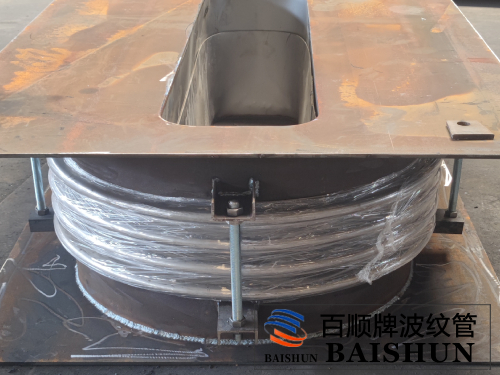

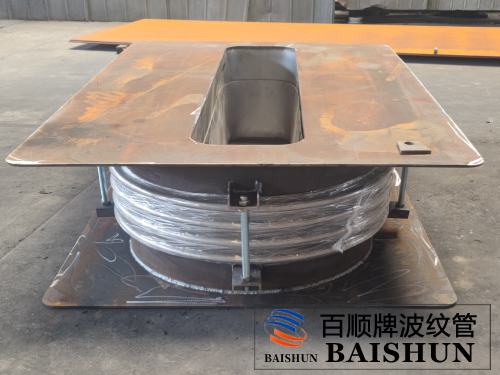

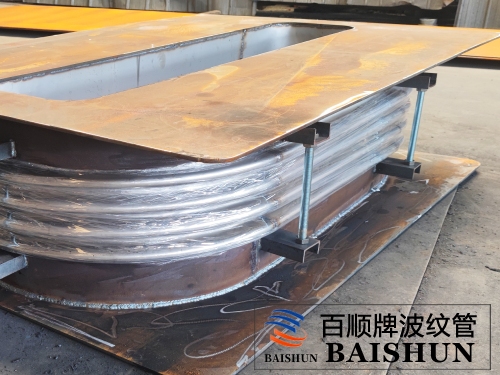

一、橢圓形波紋補償器的由來

橢圓形波紋補償器是由圓形波紋膨脹節和矩形補償器演變而來的，在特定空間上為滿足管道的熱漲冷縮膨脹量而設計制作成為橢圓形補償器。橢圓形金屬補償器由構成其工作主體的波紋管（一種彈性元件）、端管、支架、法蘭和導管等附件組成。



二、橢圓形金屬補償器材質選擇

橢圓形波紋補償器采用奧氏體不銹鋼材料或按用戶要求的材料制造，具有優良的柔軟性，耐_蝕性，耐_高溫性，用以補償和吸收振動、降低噪聲、改變介質

管道間或管道與設備間的機械位移等。因其用途不同而選擇不同的金屬材料，因其材質不同，所加工制作的橢圓形金屬補償器性能及用途也有所不同。

三、橢圓形波紋補償器采購指南

1）用戶根據管系熱位移情況選定了合適的橢圓形波紋膨脹節后，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的Z高溫度，煙風道橫截面，和波數/長度/補償量，以便我們進行波紋補償器的結構設計和制造；

2）內套筒：對風道或少塵的管道可以不采用，對多塵的煙道應采用內套筒

3）為減少圓形波紋膨脹節的波節數，應考慮冷拉25%；

4）選取合適的波數，根據波紋管的用途，補償量大小等因素，考慮金屬波紋補償器在應力作用下的疲勞次數，選擇適合變形應力小、的相應波數。

5）連接方式，根據橢圓形波紋補償器與管道或相應設備的端口情況，可選擇法蘭連接，焊接連接。選擇法蘭連接，要按圖選取合適的法蘭，法蘭的技術要以滿足相應標準為規范，在實際操作中，經常會選錯法蘭，這個要注意，一旦選錯，會影響整個管道的使用情況，造成橢圓形金屬補償器管道的損失。
